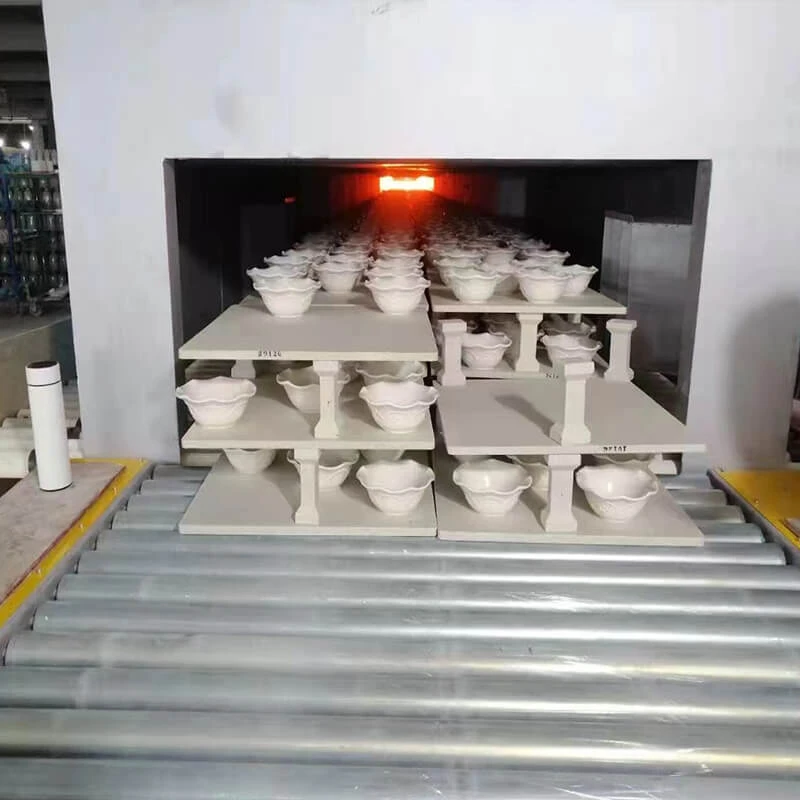

辊道窑是由一根根平行排列、横穿窑工作通道截面的辊棒组成辊道，制品放在辊道上,随着辊棒的转动而输送入窑，在窑内完成烧成工艺过程，故称辊道窑。

辊道窑的用处、优势和结构：

1、用处：

a.日用陶瓷的彩烧、素烧、釉烧及一次烧成。

b.各类修建卫生陶瓷(如修砖、瓦、墙地砖、卫生洁具等)的烧成。

c.电子陶瓷、磨具、新能源材料的烧成。

d.**陶瓷的煅烧因为煅烧制品的不同，辊道窑的烧成温度也相应改动。

2、温度：

a.低温辊道窑--彩烧用约800℃左右，砖用1000℃左右;

b.中温辊道窑--面砖用1020-1100℃;地砖、日用陶瓷约1150-1250℃;卫生洁具约1250-1280℃;

c.高温辊道窑--日用瓷1300-1350℃，铁氧体1350℃左右，三氧化二铝陶瓷基板1600℃左右。

3、优势：

a.温度均匀--辊道窑的窑道呈扁平状，辊棒上下均可加热，窑体结构轻盈便于选用全纤维炉衬，故窑内温差小。

b.适于快速烧成--不同产品在辊道窑中烧成的时间为：釉面砖35-50分钟;瓷质砖50-100分钟，卫生洁具8-10小时，铁氧化8小时;日用瓷12小时。

c.节省燃料--下面是一些产品在辊道窑中烧成的热耗：砖200kcal/kg、上釉锦砖420kcal/kg、一次烧成面砖510kcal/kg、卫生洁具750kcal/kg，以同一产品在辊道窑及其他窑中煅烧的燃耗比较，更能看出它的燃耗是低的。

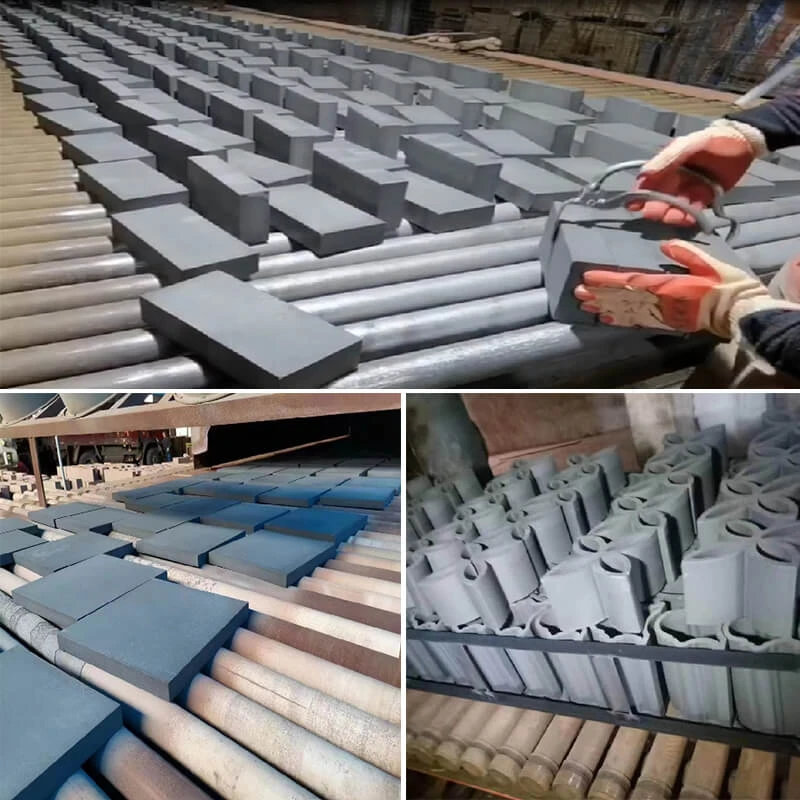

d.不用窑车、有的仅用耐火垫板或不必垫板。

e.有利于烧成工序(包含装卸制品)的机械化和自动化，便于上下工序联接。

4、辊棒：

辊道窑中的一排辊棒构成辊道，辊棒的质料和煅烧温度习性，决定着窑炉作业的安稳程度，因而辊棒是辊道窑中很要重要的组成部分。辊棒的质料，要求在高温煅烧产品时应具有抗氧化作用，即有高的耐热功用，还要求在高温接连作业时，在辊棒的自重和制品的荷重作用下坚持小的变形，使制品在辊道上沿直线移动而不发生偏移。常用的辊棒有以下二种：

a.金属辊棒铝合金辊棒可接受温度500℃，304金属辊棒可接受温度800℃，310合金辊棒可接受温度1000℃。

b.陶瓷辊棒

(1)高铝质辊棒，这是现在用量广泛的一种，三氧化二铝含量一般在75%左右。

(2)碳化硅质辊棒烧成温度抵达1300℃以上的辊道窑一般都选用碳化硅辊棒。
